Laser couplé à la fibre pour le développement et l'exposition

Laser couplé à la fibre pour le développement et l'exposition

Le développement est une technologie de photolithographie dans laquelle la photorésistaire dans la zone d'exposition de la photorésine positive et la zone non exposée de la photorésist négative sont dissoutes dans le développeur pour former un schéma tridimensionnel sur la photorésistaire.

Le développement et l'exposition sont une étape clé du processus de fabrication de la plaque PCB. Le laser couplé à la fibre dans la technologie de développement et d'exposition se reflète principalement dans sa capacité à fournir des sources lumineuses précises et stables, qui implique de copier avec précision les graphiques de circuit conçus sur la carte PCB et de poser les bases de processus de gravure et de soudage ultérieurs.

Voici quelques applications et avantages clés des lasers couplés à la fibre dans le développement et l'exposition:

1. Intégration de longueurs d'onde multiples: les lasers couplés à longueur d'onde multiples peuvent intégrer plusieurs longueurs d'onde laser en une seule fibre optique, ce qui est très utile pour les applications qui nécessitent des longueurs d'onde spécifiques pour le développement et l'exposition. Par exemple, les longueurs d'onde telles que 375 nm, 405 nm et 410 nm sont couramment utilisées dans la fabrication de plaques de PCB, l'écriture, le développement et l'exposition directs au laser, etc.

2. Machine de lithographie à rédaction directe à haute résolution: machine de lithographie à rédaction directe laser haute résolution utilisant une source de lumière ultraviolette 375 nm ou 405 nm convient à la colle sensible aux UV et peut gratter directement dans la colle sensible à la photorésistance ou aux UV pour obtenir des structures micro-nano.

3 . Les lasers couplés à la fibre ont montré de larges perspectives d'application dans de nombreux domaines en raison de leurs avantages de haute précision, de grande vitesse et de transmission longue distance, y compris les champs de traitement au laser tels que le marquage laser, la coupe laser, le soudage laser, etc.

4. Miniaturisation et modularité: les lasers couplés à la fibre ont les caractéristiques des performances à coût élevé, le couplage des fibres UV, la faible consommation d'énergie, la miniaturisation et la modularité, ce qui les rend très utiles dans les applications de développement et d'exposition où l'espace est limité ou un déploiement flexible est nécessaire.

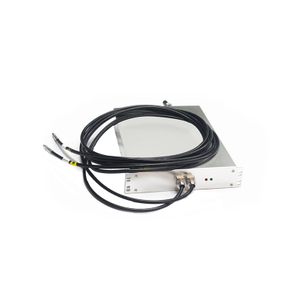

Paramètres du laser d'exposition au développement:

Longueur d'onde laser: 405 nm ± 3 nm

Alimentation laser: 10W-100W

Current de travail: 7A

Tension de travail: 24V

Interface de fibre: FC

Diamètre du noyau de fibre: 105 μm

Longueur des fibres: 1,5 m

Life de service: 10000h

Applications:

1. Développement et exposition

Utilisé dans l'étape de développement et d'exposition de la production de PCB, via la technologie d'exposition LDI, le contenu des fichiers électroniques est transféré sur la carte PCB avec laser.

2. Excitation de fluorescence

Utilisé pour exciter les protéines biologiques pour émettre de la fluorescence, et même la détection de molécules uniques peut être obtenue. Le processus de détection est non destructif, non destructif, très sensible et protège efficacement les échantillons. Il s'agit d'une méthode de recherche et d'analyse importante. À l'heure actuelle, la technologie de fluorescence induite par le laser a été appliquée à l'affichage du champ d'écoulement, à la détection microbienne, à la détection de semi-conducteurs et à d'autres scénarios.
