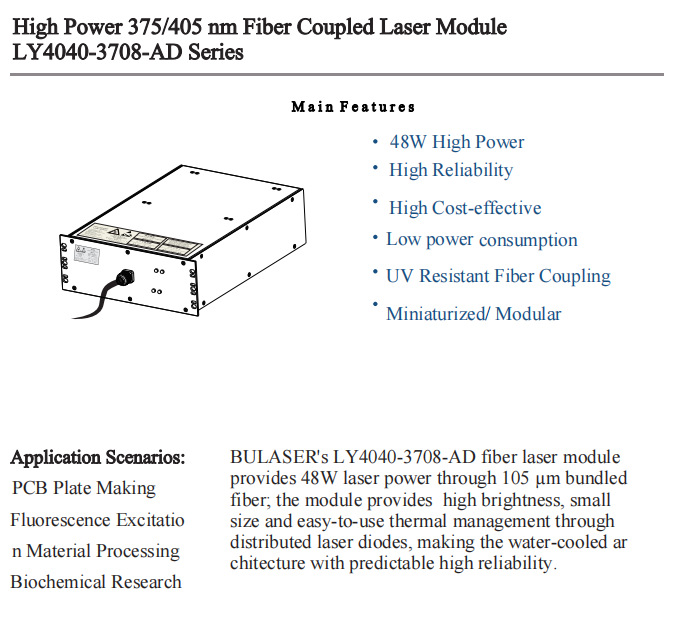

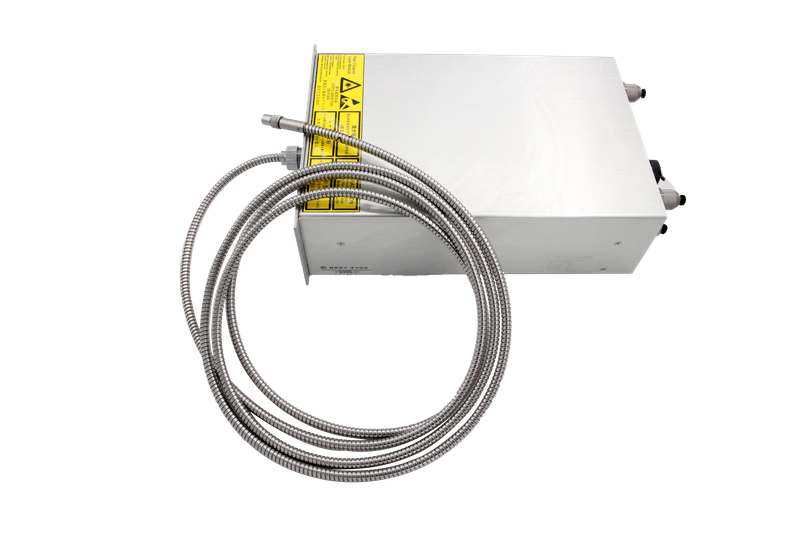

Module laser couplé à fibre UV à double longueur d'onde 2 en 1 405nm 40W et 375nm 8W

Le module laser couplé à fibre UV double longueur d'onde 2 en 1 405 nm 40 W et 375 nm 8 W : une solution optique multifonctionnelle haute puissance conçue pour la microfabrication avancée, le traitement des semi-conducteurs, la lithographie à double processus PCB HDI (interconnexion haute densité) et la fabrication de matériaux durcissables aux UV. Combinant la capacité de traitement à haute efficacité de la lumière violette de 405 nm et l'avantage de modélisation ultra haute résolution de la lumière proche UV de 375 nm, ce module fournit une puissance de sortie totale de 48 W avec un contrôle indépendant de la longueur d'onde, permettant l'intégration dans un seul module de plusieurs flux de travail de traitement de précision et réduisant les coûts d'investissement en équipement.

Principaux avantages de la synergie à double longueur d'onde

Complémentaire à double longueur d'onde : couvre les besoins de traitement de précision sur toute la gamme

• Longueur d'onde proche UV de 375 nm 8 W : cible les scénarios de modélisation haute résolution - s'aligne sur le pic d'absorption des photorésists de ligne g/ligne h, permettant la fabrication de caractéristiques ultra fines inférieures à 1 μm (par exemple, dispositifs MEMS semi-conducteurs, canaux de puces microfluidiques) avec un minimum de zones affectées par la chaleur (HAZ ≤ 0,5 μm). La largeur de raie spectrale ultra-étroite (≤ 3 nm FWHM) garantit une réponse photorésistante cohérente, essentielle pour le contrôle des dimensions critiques (CD) dans la fabrication avancée.

• Longueur d'onde violette 405 nm 40 W : optimisée pour le traitement à haut débit – permet d'obtenir une efficacité d'absorption 3 à 5 fois supérieure sur les photorésists à base d'acrylate, les adhésifs durcissables aux UV et les composites polymères par rapport à la lumière de 375 nm, permettant une exposition rapide en un seul passage de panneaux PCB de 600 mm × 600 mm et un durcissement rapide des revêtements conformes épais. La puissance élevée de 40 W réduit le temps de traitement de 70 % par rapport aux modules de 10 W à longueur d'onde unique.

• Contrôle indépendant de la longueur d'onde : les deux longueurs d'onde prennent en charge une commutation marche/arrêt séparée et une modulation PWM de 0 à 100 %, permettant une commutation flexible entre une configuration haute résolution (375 nm) et un traitement haute vitesse (405 nm) sans reconfigurer le chemin optique.

Couplage de fibre haute puissance et précision totale de 48 W : maximise le débit de traitement

• La puissance de sortie totale de 48 W CW (40 W + 8 W) offre une densité d'énergie combinée ≥ 50 000 mW/cm² à l'extrémité de la fibre, prenant en charge la production par lots de gros volumes de composants complexes qui nécessitent à la fois une configuration fine et un traitement rapide.

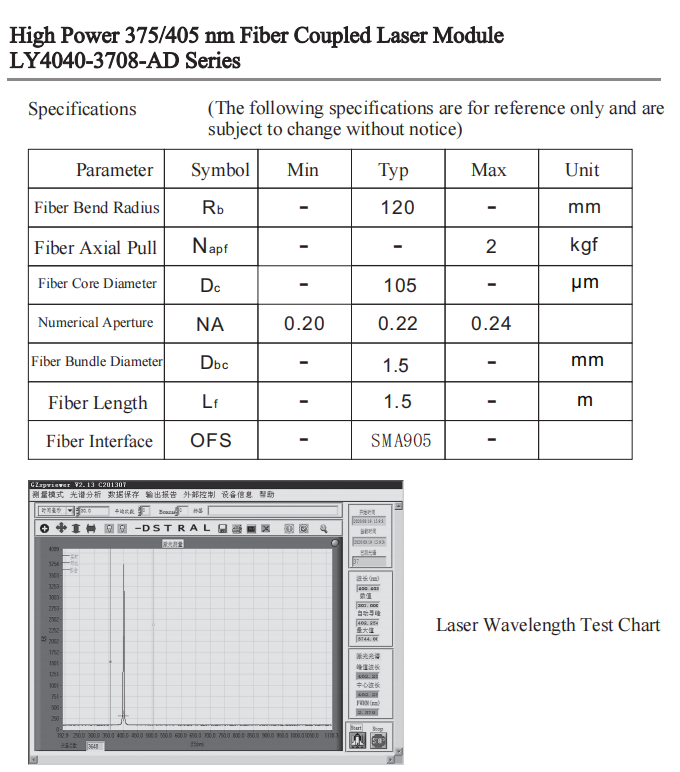

• Conception de couplage de fibre indépendant à double canal : chaque longueur d'onde est couplée à une fibre de silice multimode de qualité UV (diamètre du noyau personnalisable : 105 um/ 200 μm/400 μm, NA=0,22) avec une efficacité de couplage ≥ 85 % pour les deux canaux, minimisant la perte optique et assurant une transmission de puissance stable.

• Option de sortie de fibre partagée : le combinateur de faisceaux en option intègre deux longueurs d'onde dans une seule fibre pour un traitement coaxial à double longueur d'onde, idéal pour les tâches hybrides (par exemple, modélisation 375 nm + durcissement 405 nm en une seule étape). Longueur de fibre personnalisable (1 à 20 m) pour une intégration flexible dans les machines de lithographie, les stations de traitement laser et les lignes de production automatisées.

Système de refroidissement par eau de qualité industrielle : fonctionnement stable 24h/24 et 7j/7

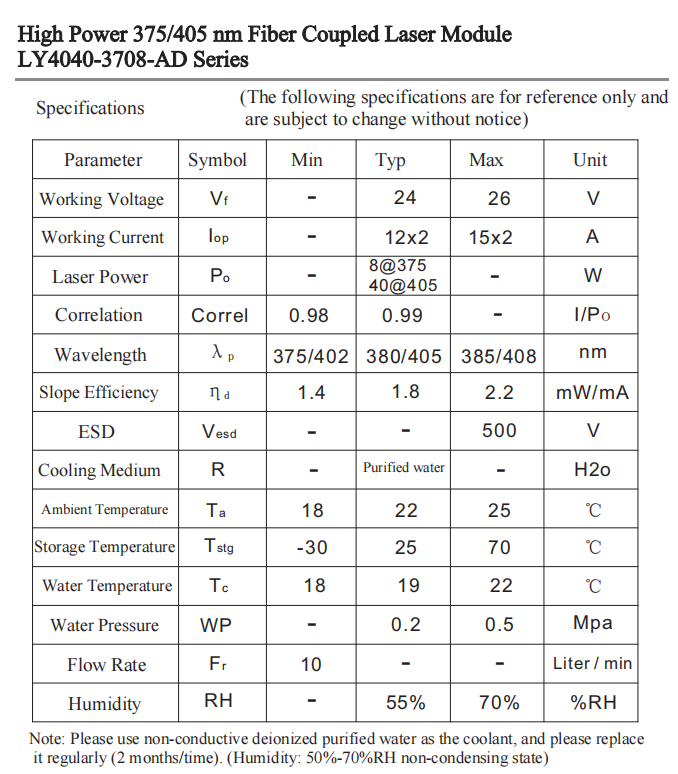

• Système de refroidissement par eau à haut débit : maintient la température de jonction de la diode laser ≤ 30 °C pour le canal de 405 nm et ≤ 25 °C pour le canal de 375 nm pendant le fonctionnement à pleine puissance, garantissant un MTBF ≥ 10 000 heures pour les lignes de production industrielle.

• Contrôle indépendant de la température et du débit pour chaque canal : empêche les interférences croisées entre les deux diodes laser haute puissance, garantissant ainsi la stabilité de la longueur d'onde et une qualité de faisceau constante.

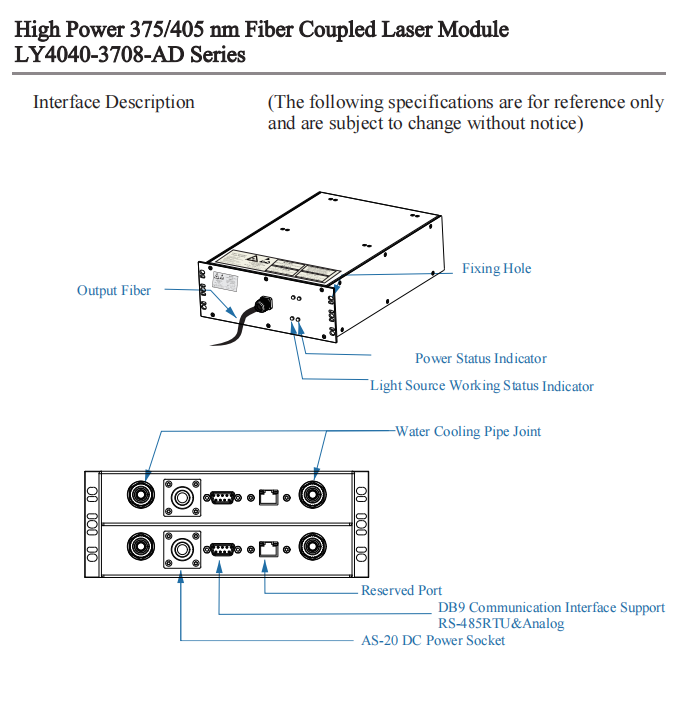

• Connecteurs d'eau G1/4 étanches compatibles avec les boucles de refroidissement industrielles traditionnelles ; La surveillance intégrée du débit et la protection contre la surchauffe déclenchent l'arrêt automatique de chaque canal indépendamment, évitant ainsi des dommages en cascade au module.

Conception robuste et contrôle intelligent : intégration facile et fonctionnement sûr

• Boîtier scellé en alliage d'aluminium anodisé (IP54 anti-poussière) avec revêtement résistant aux UV, adapté aux environnements de salles blanches et d'ateliers d'usine : résiste à la poussière, à l'humidité et aux vapeurs chimiques pour protéger les optiques internes.

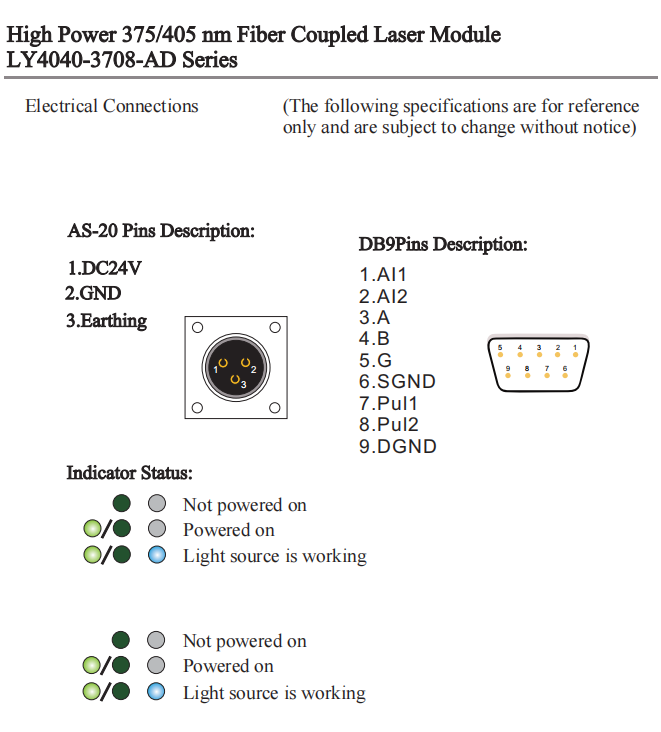

• Système de contrôle multi-interface : l'interface de communication RS485/Modbus prend en charge la surveillance et le réglage à distance de la puissance, de la fréquence de modulation et de la température pour chaque longueur d'onde.
