Laser 4 en 1 405nm 415nm 435nm 375nm, Module Laser couplé à quatre fibres à quatre longueurs d'onde Total 40W pour le durcissement des masques PCB

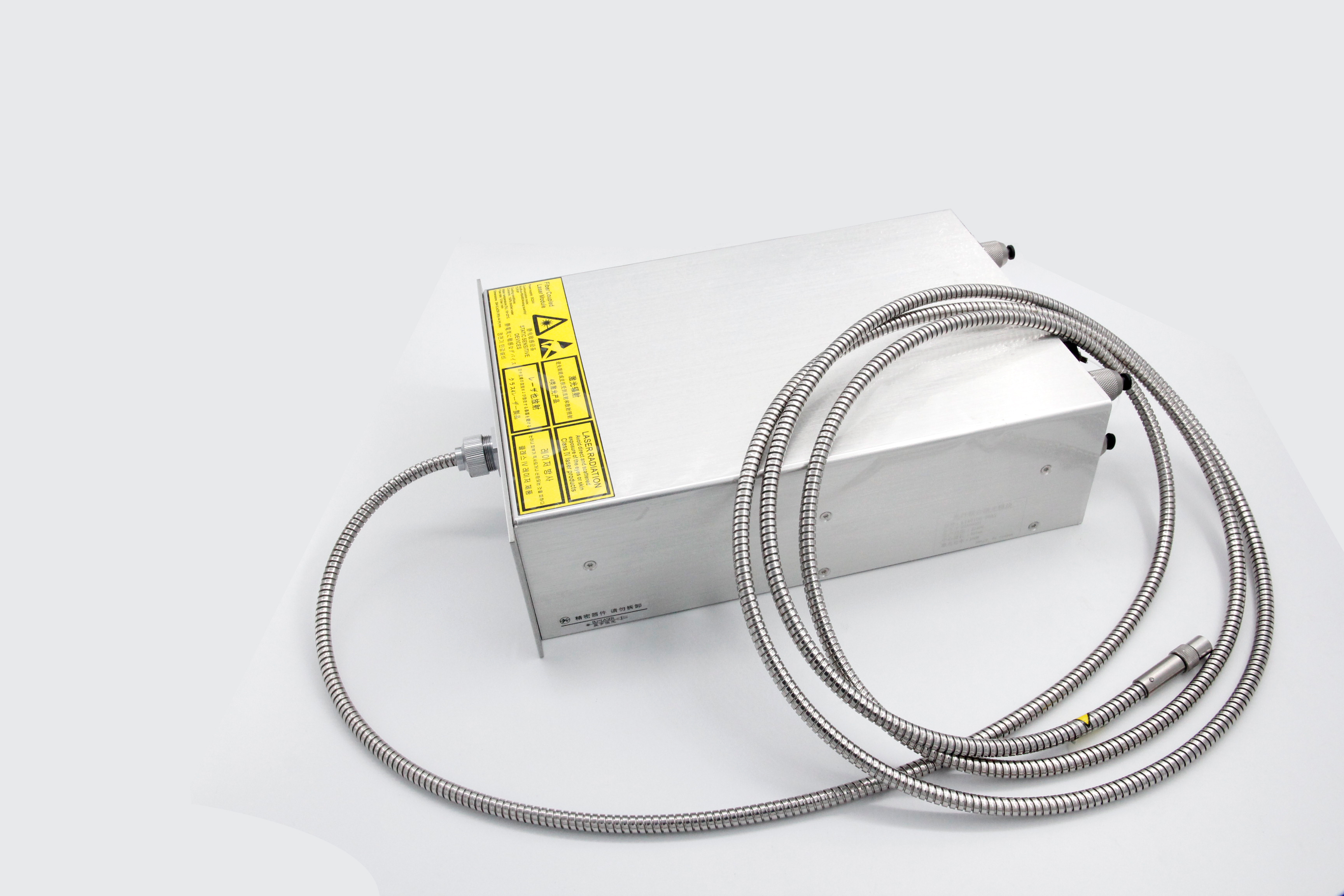

Module laser couplé à fibre multi-longueurs d'onde 4 en 1 40 W

Le module laser couplé à fibre multi-longueurs d'onde 4IN1 40 W : une solution intégrée de pointe conçue exclusivement pour le durcissement des masques de PCB (masque de soudure, durcissement de photorésist) dans la fabrication électronique à grand volume. Combinant quatre longueurs d'onde UV-violet (375 nm/405 nm/415 nm/435 nm) avec une puissance de sortie totale de 40 W et un couplage de fibre de précision, ce module offre une absorption d'énergie sur mesure pour diverses résines de masque PCB, garantissant un durcissement ultra-rapide, une qualité de film uniforme et une compatibilité avec les PCB rigides, les FPC et les cartes HDI.

Principaux avantages du durcissement des masques PCB

1. Optimisation multi-longueurs d'onde 4 en 1 : compatibilité universelle avec les résines

• UV-A 375 nm : s'aligne avec les pics d'absorption des masques de soudure à base d'époxy, permettant un durcissement en profondeur des masques épais (≥ 50 μm) sans déformation thermique.

• Violet 405 nm : optimisé pour les photorésists à base d'acrylate et les motifs fins des cartes HDI (largeurs de ligne inférieures à 10 μm), garantissant une définition nette des bords.

• 415 nm Violet-Bleu : Améliore l'efficacité du durcissement des résines hybrides (mélanges époxy-acrylate), réduisant l'inhibition de l'oxygène pour des surfaces de masque plus lisses.

• Bleu-Violet 435 nm : améliore l'adhérence des masques de soudure à faible viscosité sur les traces de cuivre, minimisant les trous d'épingle et les microfissures.

• Contrôle de puissance indépendant : chaque longueur d'onde prend en charge une puissance réglable de 5 W à 15 W (total 40 W), permettant une personnalisation pour des formulations de résine et des épaisseurs de PCB spécifiques.

2. Puissance totale élevée de 40 W : augmente le débit de production

• Avec systèmes de refroidissement par eau intégrés, sortie CW stable avec une fluctuation de puissance ≤ ± 2 % par longueur d'onde.

• Réduit le temps de durcissement de 70 % par rapport aux modules de 10 W à longueur d'onde unique (par exemple, un masque PCB de 1,2 mm d'épaisseur durci en ≤ 2 secondes contre 6 secondes et plus).

• Prend en charge la production en ligne à grande vitesse (vitesse de convoyeur jusqu'à 3 m/min) pour la fabrication de masse de PCB, sans compromettre l'uniformité du durcissement.

3. Livraison couplée à des fibres de précision : durcissement uniforme sur les surfaces des PCB

• Équipé d'une fibre de silice multimode de qualité UV (diamètre du noyau 105, NA=0,22, efficacité de couplage totale ≥95 %).

• La sortie coaxiale à fibre unique des quatre longueurs d'onde garantit une distribution uniforme de l'énergie sur de grandes zones de PCB (jusqu'à 600 mm × 600 mm) et des géométries complexes (par exemple, vias borgnes, microvias).

• Longueur de fibre personnalisable (1,5 m à 5 m) avec le connecteur industriel SMA-905/FC, s'adaptant aux stations de polymérisation en ligne, aux bras robotisés ou aux lignes automatisées de PCB.

Applications clés

• Application principale : durcissement du masque de soudure pour les PCB rigides, les FPC flexibles, les cartes HDI, les substrats IC et les PCB électroniques automobiles.

• Compatibilité des résines : masques de soudure à base d'époxy, d'acrylate et hybrides (époxy-acrylate) ; les photorésists liquides (LFR) et les photorésists à film sec (DFR).

• Applications étendues : durcissement de revêtement conforme pour les assemblages de circuits imprimés, durcissement de résine photosensible de puces microfluidiques et modélisation de composants électroniques de haute précision.
