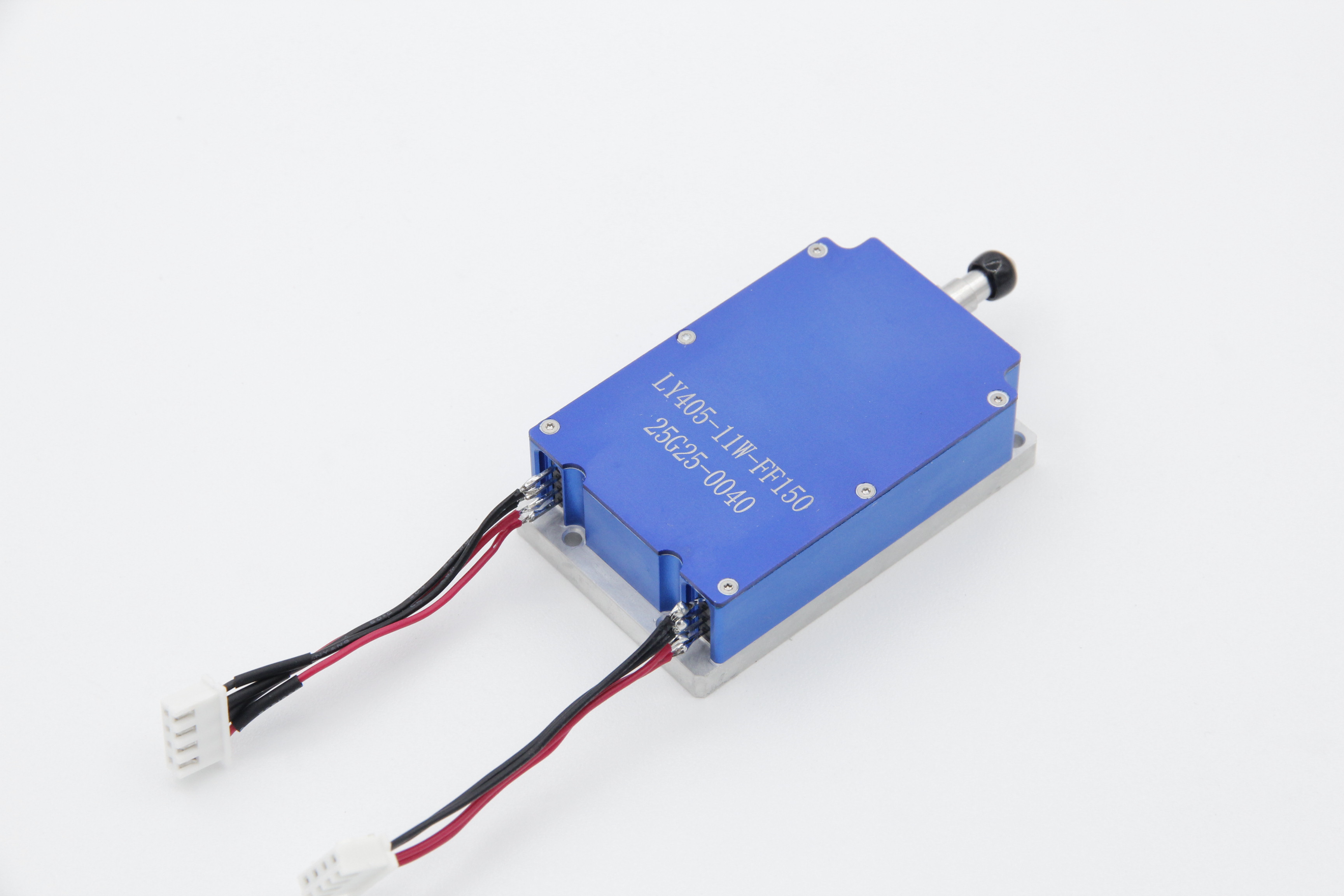

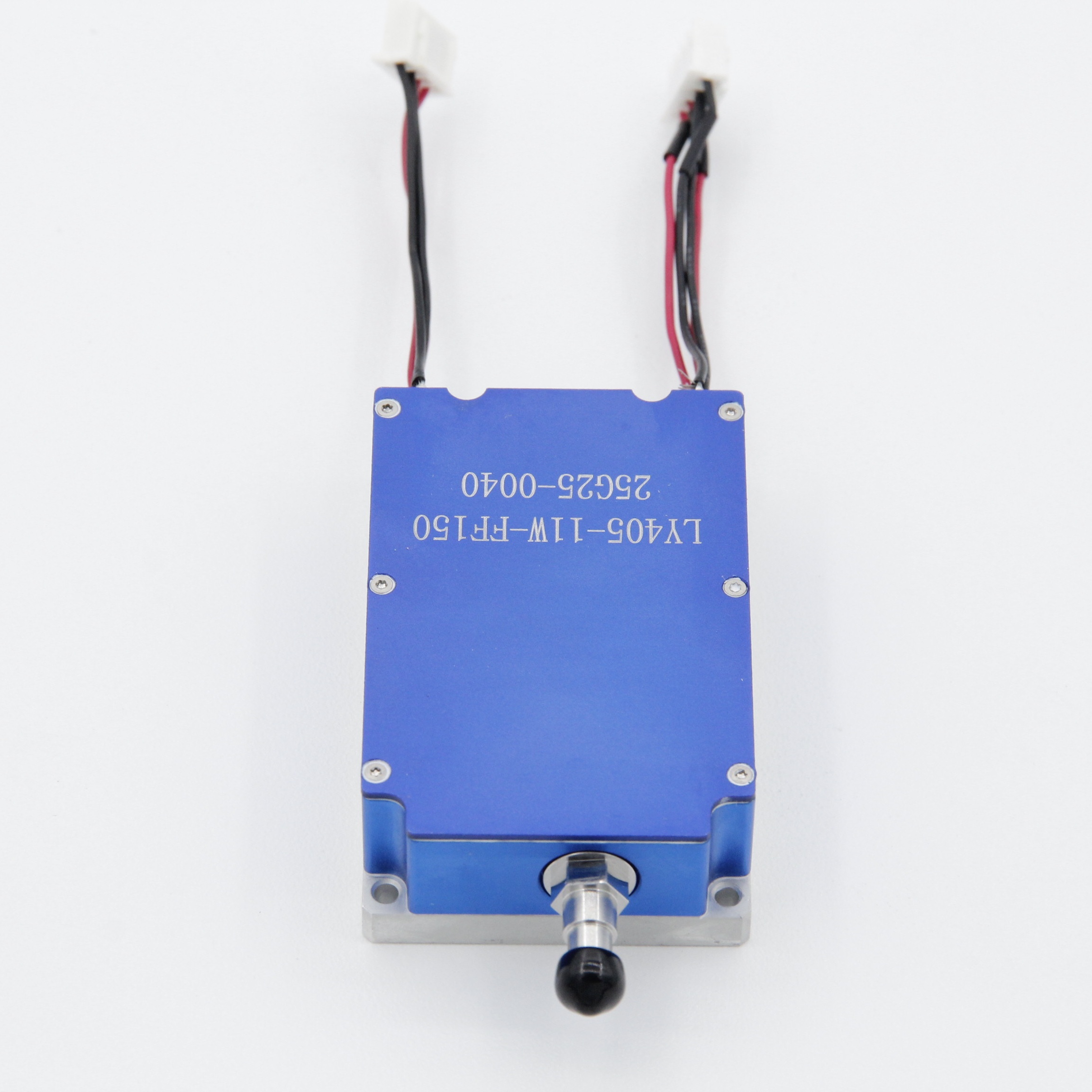

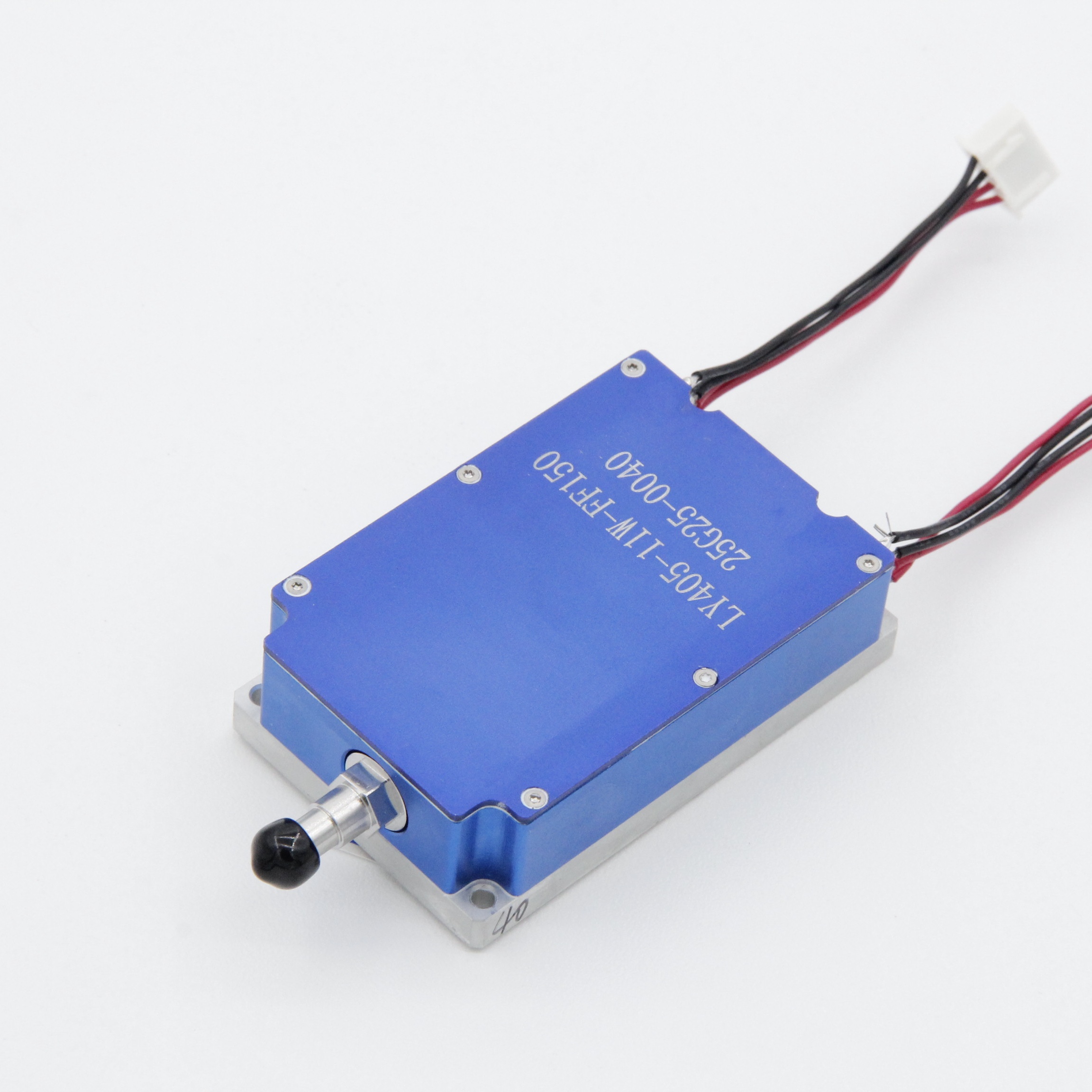

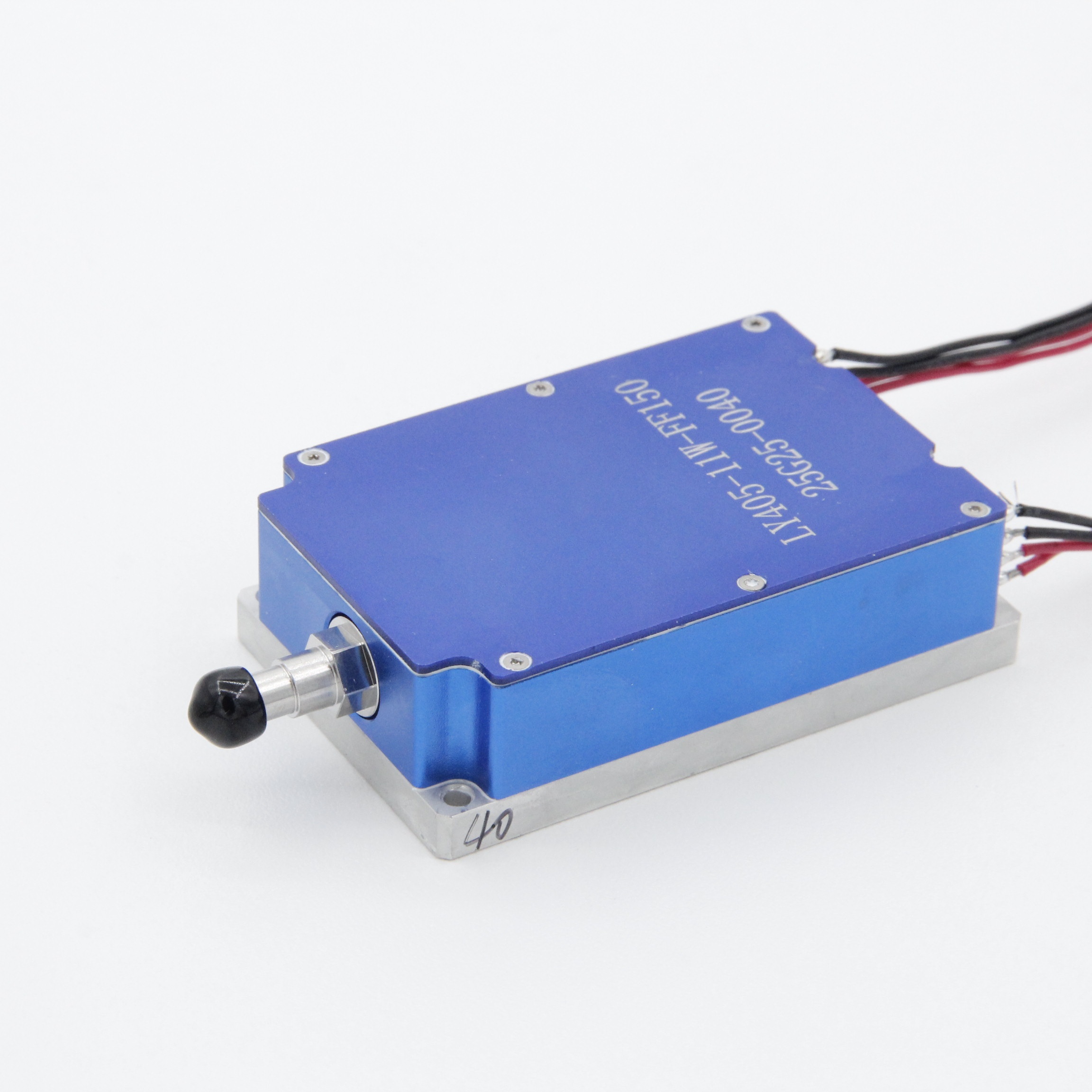

Module laser à fibre à couplage spatial UV 150um 405nm 10W

Le laser à fibre à couplage spatial est un dispositif source de lumière calibré via un groupe de lentilles optiques, combiné pour augmenter la puissance, puis couplé à une fibre optique.

Le module laser à fibre à couplage spatial 150 μm UV 405 nm 10 W : une source de lumière proche UV robuste conçue pour la fabrication de précision industrielle à haut débit. Conçu pour les scénarios de production de masse, notamment la lithographie par lots PCB HDI, le durcissement UV en couche épaisse et l'impression 3D SLA grand format, ce module exploite un cœur de fibre haute puissance de 150 μm et une architecture de couplage spatial améliorée pour offrir une densité d'énergie, une uniformité de faisceau et une stabilité opérationnelle inégalées, dépassant de loin les limites de performances des alternatives 5 W basse consommation.

Avantages concurrentiels de base (fonctionnalités exclusives haute puissance 10 W)

Sortie 10 W haute énergie 405 nm : redéfinissez l'efficacité de la production de masse

• La lumière proche UV de 405 nm (tolérance de ± 5 nm) avec une énergie photonique de 3,06 eV correspond parfaitement au pic d'absorption des photorésists de qualité industrielle, des adhésifs durcissables aux UV et des composites polymères. Il permet d'obtenir un motif ultra fin inférieur à 1 μm et un durcissement en un seul passage d'un matériau de 1,2 mm d'épaisseur, une capacité que les modules 5 W ne peuvent pas réaliser même avec une irradiation prolongée.

• La sortie CW de 10 W génère une densité d'énergie élevée à l'extrémité de la fibre, réduisant le temps de cycle de traitement de 80 % par rapport aux modules de 5 W. Il prend en charge un fonctionnement ininterrompu 24 heures sur 24 et 7 jours sur 7 pour les lignes de production automatisées, permettant la fabrication par lots de plus de 200 puces microfluidiques ou de plus de 50 grands panneaux PCB par heure.

• Ultra-haute stabilité : faible fluctuation de puissance sur 24 heures (25 °C) et belle stabilité de longueur d'onde, éliminant l'écart de dimension critique (CD) dans la fabrication de haute précision et garantissant la cohérence des lots avec un taux de rendement supérieur à 99,7 %.

Noyau de fibre haute puissance de 150 μm + couplage spatial amélioré : précision et couverture équilibrées

• La fibre de silice multimode à faible OH de qualité UV de 150 μm (NA = 0,22) est spécialement optimisée pour une transmission de puissance continue de 10 W, avec une conception de revêtement de fibre renforcée pour éviter les dommages induits par la concentration d'énergie. L'uniformité du faisceau à travers le cœur de la fibre est plus élevée, éliminant complètement les points chauds qui provoquent un traitement excessif ou une carbonisation du matériau.

• Le système de couplage spatial à double lentille asphérique amélioré atteint une efficacité de couplage ≥ 85 %. Il minimise la perte optique et garantit une fourniture d'énergie stable même pour la transmission par fibre longue distance (jusqu'à 30 m), s'adaptant ainsi aux exigences d'aménagement des usines à grande échelle.

Applications clés de précision pour charges lourdes (scénarios exclusifs 10 W)
