En termes simples, la numérisation laser 3D est un processus de capture d'informations 3D précises sur n'importe quel objet ou environnement en utilisant un laser comme source de lumière. La technologie s'appuie sur des faisceaux laser pour mesurer la distance à une surface et créer des modèles 3D ultra réalistes d'objets, de sites et de vastes paysages. Le balayage laser 3D est un outil d'ingénierie, de construction et d'architecture populaire, couramment utilisé pour documenter et évaluer l'état de différentes structures.
Les scanners laser 3D utilisent le LiDAR (détection et télémétrie de la lumière) en projetant une lumière laser sur un objet pour enregistrer et mesurer des emplacements et des distances précis. Produisant un fichier de nuage de points, les scanners fournissent des données numériques inestimables dans d'innombrables applications, de l'ingénierie inverse et de l'inspection qualité à la préservation du patrimoine et à l'investigation judiciaire. Ce qui rend cette technologie encore plus populaire, c’est que les scanners laser modernes sont portables, sûrs, faciles à utiliser et précis au millimètre près.
Le fonctionnement d'un scanner laser se résume à émettre des impulsions lumineuses à grande vitesse, qui se reflètent sur les objets et retournent au capteur du scanner (LiDAR). Pour chaque impulsion, la distance entre le scanner et l'objet est mesurée en calculant le temps écoulé entre les impulsions envoyées et reçues. Chaque point de données est converti en pixel avec des coordonnées x, y et z connues.
1.Émission laser : le scanner projette des faisceaux laser sur un objet, généralement sous la forme d'impulsions rapides et courtes dans le spectre infrarouge, invisibles à l'œil humain.
2. Réflexion des impulsions : lorsque les impulsions laser frappent l'objet, elles rebondissent vers le scanner. Les caractéristiques de la surface de l'objet, telles que sa couleur, sa texture et sa réflectivité, affectent la manière dont le faisceau laser revient vers le scanner.
3. Mesure du temps de vol : le scanner mesure le temps nécessaire à chaque impulsion pour se déplacer de l'appareil à l'objet et inversement. Ce temps est ensuite converti en mesures métriques utilisant la vitesse de la lumière.
4.Création d'un nuage de points : en calculant les distances jusqu'à plusieurs points sur la surface de l'objet, le scanner crée un ensemble dense de points de données appelé nuage de points. Chaque point représente un emplacement 3D dans l'espace.
5.Traitement des données : le nuage de points est traité en un modèle ou une carte 3D détaillée, qui reproduit l'environnement numérisé. Ces données peuvent être modifiées, analysées et utilisées pour créer des modèles 3D étanches.
Un scanner laser 3D utilise l'une des trois technologies de mesure : temps de vol, déphasage ou triangulation. Les scanners à temps de vol calculent le temps nécessaire à une impulsion laser pour se refléter vers le scanner, tandis que les dispositifs à déphasage mesurent les distances en comparant les modèles d'ondes lumineuses modulées. Les scanners à triangulation, idéaux pour les mesures à courte portée, utilisent la trigonométrie pour déterminer les distances en formant un triangle entre la source laser, l'objet et le capteur, ce qui les rend adaptés à la capture d'objets de petite à moyenne taille.

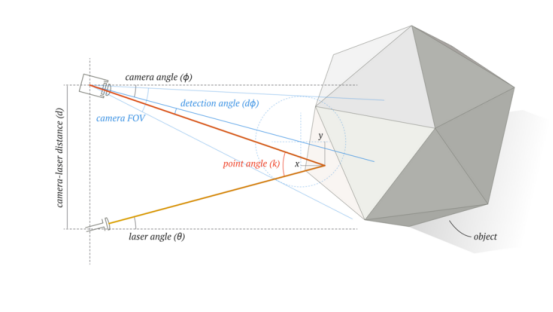

Les scanners laser basés sur la triangulation fonctionnent en émettant une lumière laser sur un objet et en capturant la lumière réfléchie avec un capteur de caméra intégré. Le système calcule la distance à l'objet à l'aide d'une triangulation trigonométrique, formant un triangle entre la source laser, le capteur et la cible réfléchie sur la surface de l'objet. Généralement utilisés pour les applications à courte portée (moins de 5 mètres), les scanners à triangulation excellent dans la capture d'objets de petite à moyenne taille, allant de 1 cm à environ 2 à 3 mètres.
1. Module laser à ligne droite unique
5. Module laser multicanal pour projeter des faisceaux laser multilignes croisés et parallèles (utiliser la lentille de ligne Powell + DOE) . Pour le module standard actuel, le client peut choisir de le créer avec une ligne, 3 lignes, 7 lignes, 13 lignes, 21 lignes, 25 lignes, 49 lignes.
Tous les lasers ci-dessus peuvent être personnalisés avec une longueur d'onde de 375 à 980 nm, une puissance différente, une taille de boîtier, etc. Pour en savoir plus, veuillez nous contacter à song@bu-laser.com.
