Nombre Parcourir:0 auteur:Éditeur du site publier Temps: 2026-03-09 origine:Propulsé
L'innovation dans le domaine de la numérisation 3D a changé la façon dont les industries abordent la conception, la fabrication et la préservation numérique. Au cœur de cette transformation se trouve l'évolution de la technologie laser multiligne, une approche sophistiquée qui redéfinit la précision, l'efficacité et la fiabilité du balayage pour des applications allant de l'inspection industrielle à l'ingénierie inverse et à la conservation du patrimoine culturel.

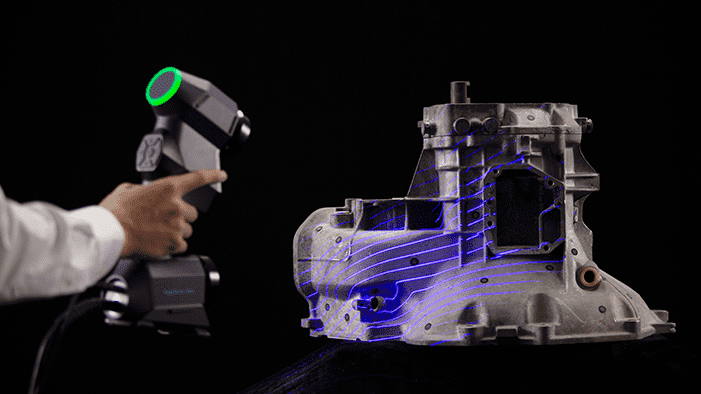

Les scanners laser multilignes représentent un pas en avant par rapport aux systèmes traditionnels à lumière unique ou structurée. Plutôt que de projeter un seul faisceau, la technologie laser multiligne émet un ensemble de lignes laser finement contrôlées, souvent bleues ou infrarouges, sur la surface d'un objet. Ces lignes interagissent avec la géométrie de l'objet et leurs reflets sont capturés par des caméras ou des capteurs haute résolution. Les données résultantes sont traitées pour créer une carte 3D précise, ou nuage de points, de la surface de l'objet.

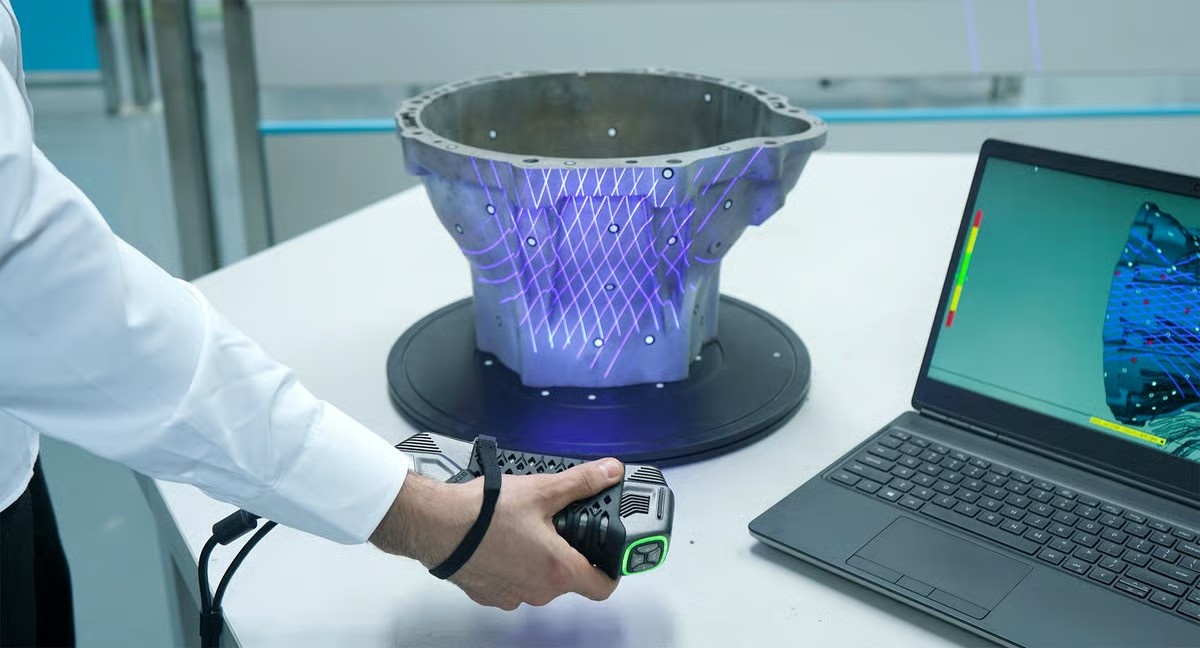

Le principe scientifique qui sous-tend cette méthode implique la triangulation, où la position et l'angle de chaque ligne laser sont corrélés à la réflexion observée pour calculer les coordonnées spatiales exactes. Les systèmes multilignes avancés utilisent des techniques telles que la modélisation spatiale de surfaces quadriques et l'estimation géométrique pour surmonter les défis posés par les surfaces courbes, les matériaux réfléchissants ou les textures d'objets complexes. Des recherches publiées dans des revues telles que Scientific Reports mettent en évidence l'utilisation d'équations quadriques spatiales pour calibrer et corriger les distorsions non linéaires, offrant ainsi des améliorations mesurables dans la fidélité de la reconstruction.
La technologie moderne de numérisation 3D repose sur une synergie de matériel et de logiciels. Les scanners laser multilignes, tels que ceux intégrant des lignes laser bleues et une lumière structurée plein champ, atteignent une précision de niveau métrologique avec une précision d'image unique allant jusqu'à 0,01 mm. La capture de données à grande vitesse, atteignant souvent des millions de points par seconde, permet la numérisation rapide de composants petits et complexes ainsi que d'assemblages de taille moyenne.

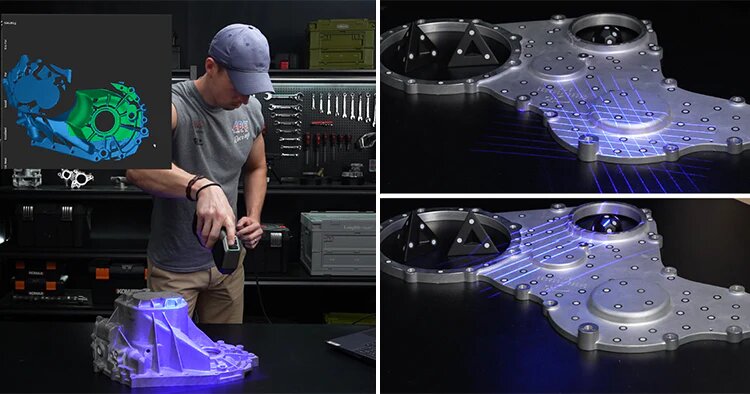

Un aspect essentiel de ces systèmes est l’adaptabilité. De nombreux scanners proposent désormais plusieurs modes de numérisation (par exemple, lumière structurée en lignes croisées, en lignes parallèles et plein champ), qui peuvent être sélectionnés en fonction de la taille de l'objet, des propriétés de la surface et de la résolution requise. Les plateaux tournants automatisés, les kits de marqueurs et les algorithmes de suivi avancés rationalisent le processus de numérisation, réduisant ainsi le besoin d'intervention manuelle et garantissant des résultats cohérents même sur des surfaces difficiles comme les métaux brillants ou les plastiques d'un noir profond.
La science derrière le balayage laser repose sur un étalonnage précis et la modélisation mathématique du système de balayage et de l'objet. Les routines d'étalonnage impliquent généralement la capture de modèles de référence sur des géométries connues, telles que des plaques d'étalonnage planaires, et l'ajustement d'équations complexes, telles que des surfaces quadriques, aux données observées. Ce processus corrige les distorsions optiques introduites par des éléments tels que les éléments optiques diffractifs (DOE) ou les projections grand angle.
De plus, des techniques d'estimation géométrique sont utilisées pour optimiser la correspondance entre les points dans les systèmes de caméras stéréo, minimisant ainsi les erreurs introduites par le bruit ou le désalignement. En estimant les distances géométriques minimales entre les points observés et projetés, les scanners laser multilignes peuvent affiner la précision de chaque coordonnée 3D dans le modèle final. Cette méthodologie prend en charge les applications dans l'inspection de la qualité industrielle, la conception automobile, la robotique et même le développement de dispositifs biomédicaux.
Les industries bénéficient de la technologie de balayage laser multiligne de diverses manières :
Numérisation rapide et précise des pièces existantes pour modification, documentation ou réplication.
Mesure haute résolution et comparaison avec des modèles CAO pour garantir la cohérence de la fabrication.
Numérisation 3D sans contact d'objets et de monuments, préservant les détails sans risque pour les surfaces fragiles.
Inspection de géométries complexes, analyse d’usure et prototypage rapide.
Améliorez la précision, l'efficacité et l'adaptabilité de votre numérisation 3D grâce aux modules laser multilignes de pointe de BU-LASER, spécialement conçus pour la reconstruction 3D haute performance, la vision industrielle et l'inspection qualité. En tant qu'entreprise de haute technologie de confiance spécialisée dans les lasers à semi-conducteurs, BU-LASER propose des solutions de pointe qui redéfinissent la fiabilité et la précision des applications de numérisation 3D.
- Performances optimisées du laser bleu : adoptant un laser bleu de 450 nm avec une puissance de sortie de 1,6 W, le module offre une luminosité et une directivité exceptionnelles. Sa haute intensité lumineuse résiste efficacement aux interférences de la lumière ambiante, permettant un fonctionnement stable même dans des environnements extérieurs ou industriels complexes. Il excelle également dans la numérisation de matériaux spéciaux tels que les surfaces noires ou réfléchissantes, éliminant ainsi la perte de données causée par une faible réflexion.
- Configuration multiligne précise : doté d'une conception laser à trois canaux avec une conception à faisceau croisé multiligne (13+13+7 lignes/25+25+7 lignes/49+49+1 lignes, 21+21+7 lignes), le laser projette des lignes lumineuses uniformes et claires qui capturent de riches détails spatiaux en un seul balayage. Cette configuration augmente considérablement la vitesse de collecte des données et la densité des nuages de points, établissant ainsi une base solide pour une modélisation 3D haute fidélité par rapport aux lasers monoligne traditionnels.
- Conception flexible et compacte : avec une taille compacte de 40 × 27 mm, le module s'intègre facilement dans les scanners 3D portables et les équipements d'inspection par vision. Équipé d'une modulation PWM (fréquence 100 KHz, cycle de service 0-100 %), il prend en charge un réglage continu de la puissance pour s'adapter à diverses distances de balayage et tailles d'objets.

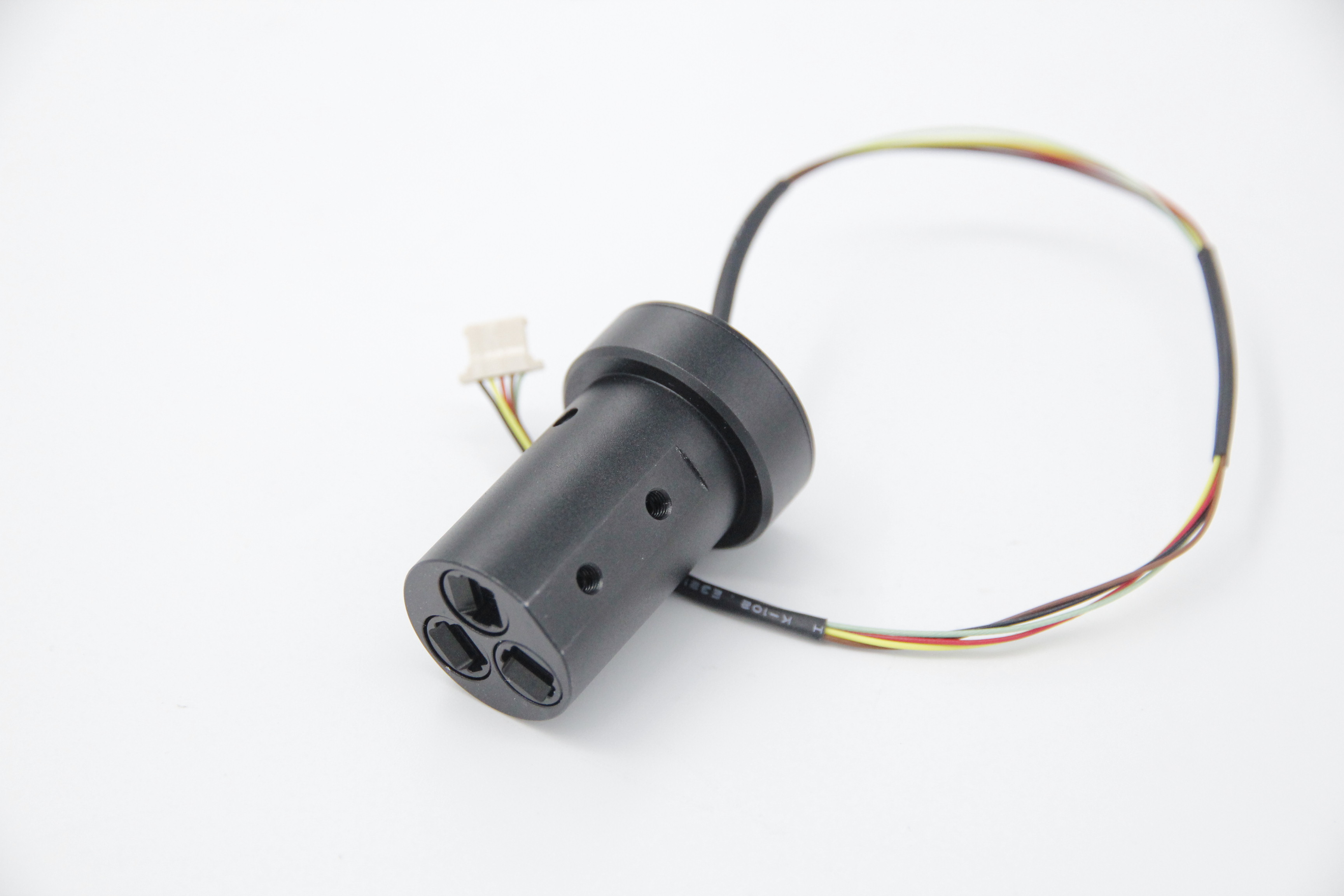

Module laser 3 canaux
Laser multiligne 49+49+1
Alors que les industries mettent de plus en plus l’accent sur la transformation numérique, la science derrière le balayage laser multiligne se distingue par sa combinaison de précision, d’efficacité et d’adaptabilité. En tirant parti de l’étalonnage avancé, de la modélisation géométrique et de la capture de données à grande vitesse, les scanners laser multilignes offrent une base polyvalente pour la numérisation 3D dans d’innombrables domaines.
1. Module laser à ligne droite unique
5. Module laser multicanal pour projeter des faisceaux laser multilignes croisés et parallèles (utiliser la lentille de ligne Powell + DOE) . Pour le module standard actuel, le client peut choisir de le créer avec une ligne, 3 lignes, 7 lignes, 13 lignes, 21 lignes, 25 lignes, 49 lignes.
Tous les lasers ci-dessus peuvent être personnalisés avec une longueur d'onde de 375 à 980 nm, une puissance différente, une taille de boîtier, etc. Pour en savoir plus, veuillez nous contacter à song@bu-laser.com.
