Si vous souhaitez un faisceau laser collimateur plus petit, vous devez accepter une divergence plus grande ; Au contraire, si l’on veut conserver la collimation de la lumière sur une longue distance, il faut qu’elle ait une taille de faisceau plus grande.
Le faisceau laser est focalisé à travers la lentille focale. La lentille focale agit comme une loupe et la lumière du soleil. Pour un objectif EFL de 55 mm, le faisceau laser traverse la lentille et converge vers le point le plus petit à environ 55 mm du bord de la lentille. Le faisceau laser est concentré à la plus petite taille à cet « endroit ».

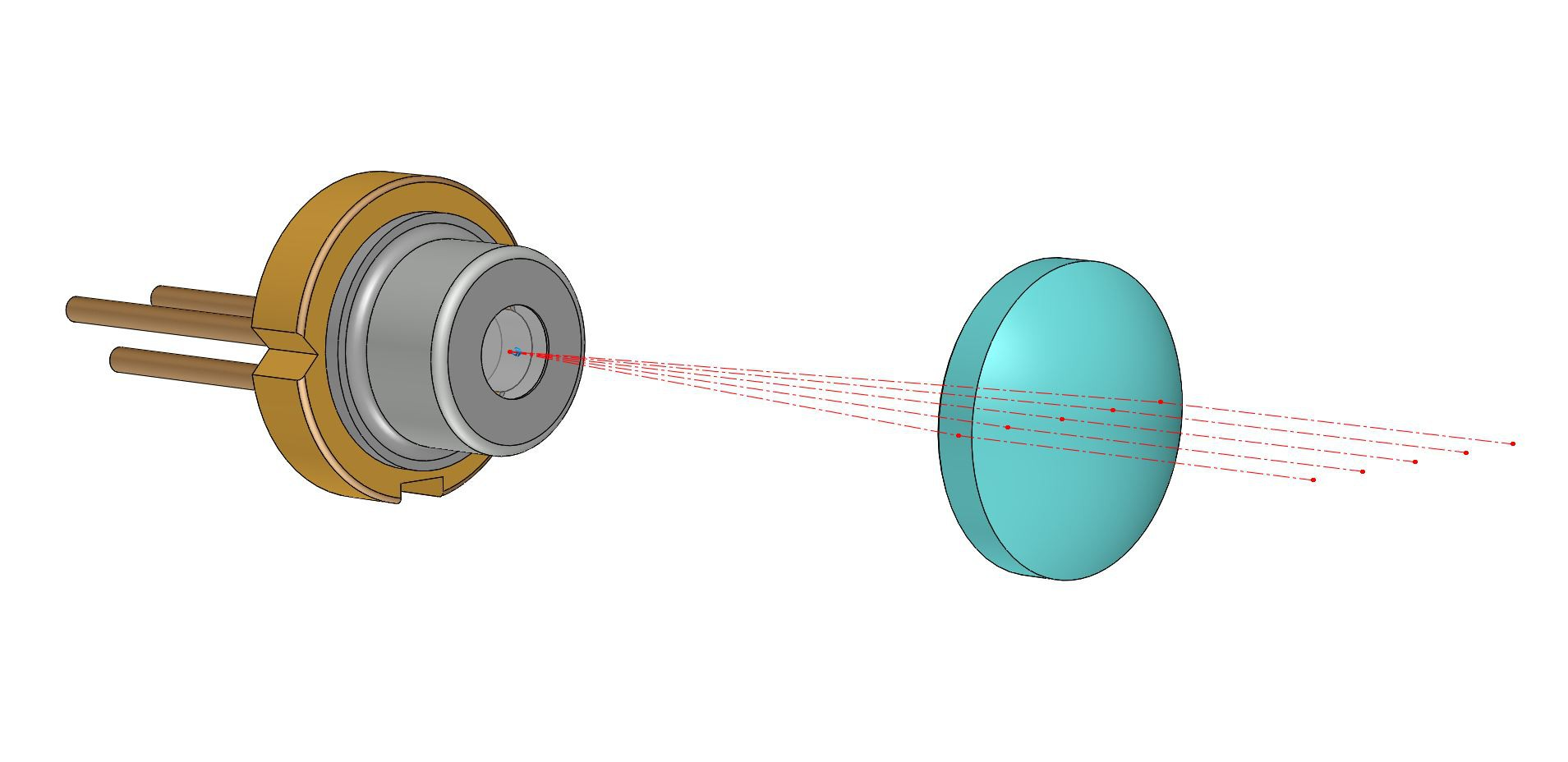

Fig. 1. Une lentille asphérique est utilisée pour collimater un faisceau de diode laser.
Très souvent, les lasers CW ont une cavité courte. Le résonateur des lasers DPSS à micropuce peut varier de moins d'un millimètre à quelques millimètres. Les cavités des diodes laser monomodes sont de l'ordre de plusieurs centaines de microns. D'une manière générale, de telles cavités courtes produisent des faisceaux très divergents, peu exploitables dans les systèmes optiques.
L'exigence de divergence en microscopie et spectroscopie est souvent inférieure à 2 mrad (plein angle) voire inférieure à 1,5 mrad. Afin de répondre à cette exigence des instruments analytiques modernes, les faisceaux laser doivent être collimatés. Cela peut être compris comme le fait de placer une lentille ou un ensemble de lentilles devant la cavité laser – peu importe qu'il s'agisse d'une cavité laser à semi-conducteur ou d'un résonateur DPSS court. Cependant, pour différents types de lasers (diode et DPSS), les spécifications du faisceau sont complètement différentes.
Un faisceau laser à diode présente une faible qualité de front d'onde et un astigmatisme élevé - la divergence dans l'axe dit rapide est beaucoup plus élevée que la divergence dans l'axe lent. Diverses techniques sont utilisées pour collimater un tel faisceau astigmatique, et dans cette considération, plusieurs objectifs sont importants. L’objectif principal de la collimation est de réduire la divergence d’un faisceau, l’objectif secondaire est d’éliminer autant que possible l’astigmatisme, le troisième d’améliorer la qualité du front d’onde, le quatrième de rendre le faisceau moins elliptique et le cinquième de maintenir une bonne focalisation.

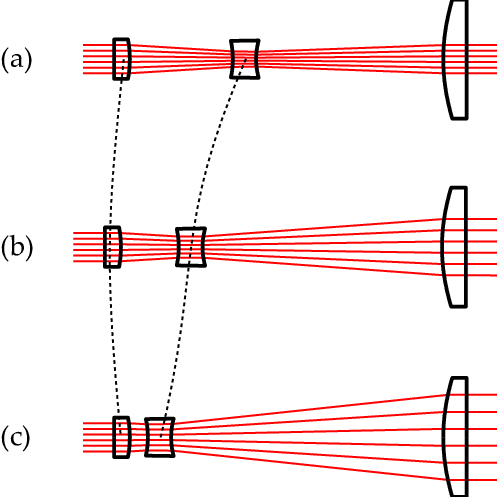

Le moyen le plus simple et le plus populaire consiste à collimater un faisceau de diode laser en utilisant une seule lentille asphérique. (voir fig. 1). Plus la distance focale de cet objectif est grande, plus le diamètre du faisceau après collimation est grand. De plus, si un certain ajustement du faisceau doit être effectué, par exemple pour élargir le rayon d'un faisceau collimaté, un système à deux lentilles est souvent utilisé - ce qu'on appelle un télescope. Une lentille avec une focale négative et l’autre avec une focale positive crée une configuration pour collimater et élargir ou rétrécir le faisceau.

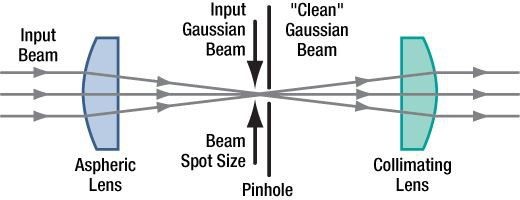

Très souvent, la manière la plus courante de focaliser un faisceau de diode laser consiste à utiliser un système à deux lentilles dans lequel une lentille collimathe le faisceau très divergent et la seconde lentille le focalise. Alternativement, une seule lentille asphérique peut être utilisée pour focaliser le faisceau pour une focalisation directe, mais dans la plupart des cas, cela provoque de graves aberrations, un faisceau plus grand et de nombreuses diffractions. Par définition, la qualité du faisceau implique une mesure de la manière dont un faisceau laser peut être focalisé.
BU-LASER fournit des lasers à diodes semi-conductrices de couleurs violette, cyan, bleue, verte, rouge et infrarouge (375 nm-1064 nm, puissance de sortie 1 mW-500 W, différents modes de faisceau et dimensions) pour mieux répondre aux besoins des clients pour différentes applications. Nous offrons également un service professionnel OEM et ODM ! Pour en savoir plus, veuillez nous contacter à song@bu-laser.com.
