Comment le laser est-il utilisé pour la numérisation 3D ?

Les lasers sont utilisés dans la numérisation 3D en projetant de la lumière sur un objet et en mesurant la réflexion pour calculer la distance, créant ainsi un « nuage de points » détaillé de millions de points de données qui forment un modèle 3D. Les scanners utilisent des méthodes telles que le temps de vol (ToF), mesurant le temps de retour des impulsions, ou la triangulation laser, en utilisant des angles et des positions connues des capteurs pour déterminer la profondeur. Ce processus capture des données géométriques précises pour des applications dans les domaines de l'architecture, de l'ingénierie, des jeux et de la fabrication.

Comment ça marche (méthodes clés)

Temps de vol (LiDAR) :

Le scanner émet des impulsions laser rapides.

Il mesure le temps exact nécessaire pour que chaque impulsion rebondisse.

Connaissant la vitesse constante de la lumière, il calcule la distance jusqu'à la surface de l'objet.

Des millions de ces mesures de distance créent un nuage de points dense.

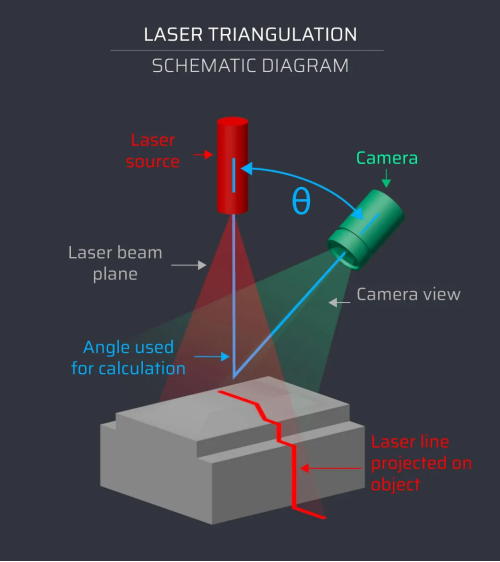

Triangulation Laser :

Une ligne laser (ou point unique) est projetée sur l'objet.

Une caméra, positionnée à un angle connu par rapport au laser, capture la ligne laser réfléchie.

Grâce à la trigonométrie, le système calcule la distance en fonction de l'angle de la lumière réfléchie et de la distance fixe entre le laser et la caméra.

Le processus et le résultat

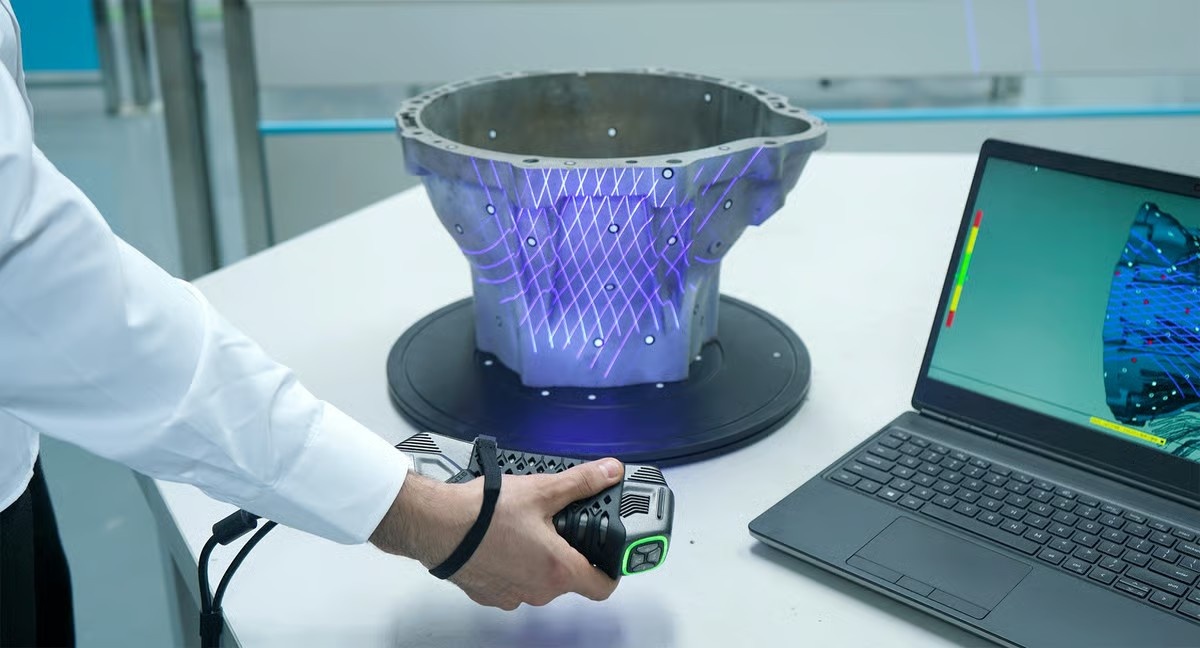

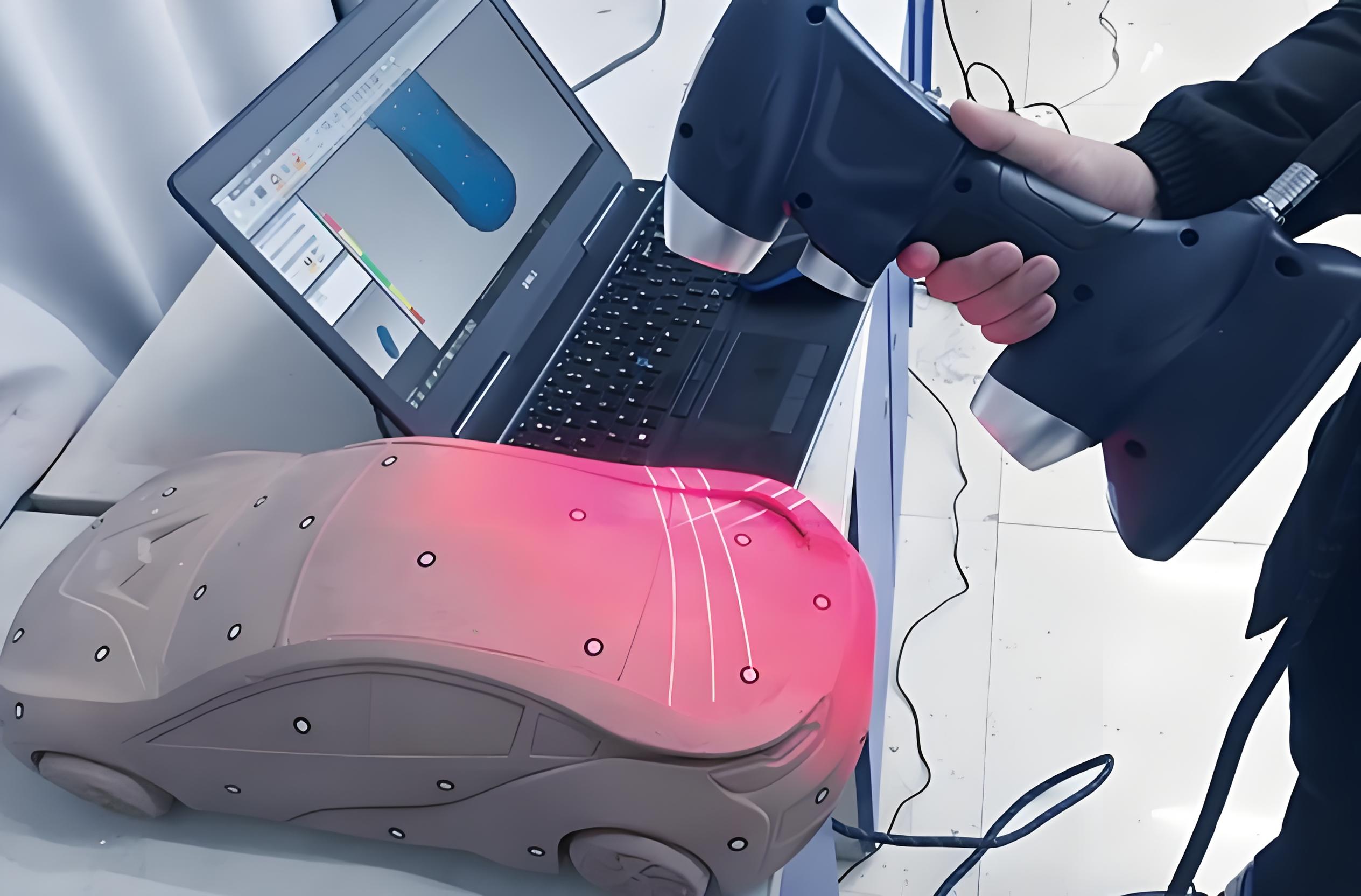

Capture de données : les scanners se déplacent autour de l'objet ou du site, capturant des données sous plusieurs points de vue.

Génération de nuages ​​de points : tous les points calculés (coordonnées X, Y, Z) forment un vaste « nuage de points ».

Création de modèles 3D : le logiciel traite le nuage de points et le fusionne en un maillage ou un modèle 3D unifié et détaillé.

Couleur et texture : les caméras haute résolution capturent souvent la couleur et la texture, ajoutant ainsi du réalisme au modèle numérique.

Applications communes

Architecture et construction : documentation conforme à l'exécution, planification de la rénovation, gestion des installations.

Fabrication : Contrôle qualité, rétro-ingénierie, création de modèles CAO à partir de pièces physiques.

Jeux et réalité virtuelle : créez des environnements numériques réalistes à partir de lieux réels.

BU-Laser propose les modèles laser suivants qui peuvent être utilisés pour le scanner 3D

1. Module laser à ligne droite unique

2. Module laser monocanal pour projeter une grille/matrice de points structurée (utiliser une lentille de mise au point + DOE).

3. Module laser monocanal pour projeter un motif multiligne avec un DOE (utiliser une lentille de mise au point + DOE).

4. Module laser monocanal pour projeter des faisceaux laser multilignes parallèles (utiliser la lentille de ligne Powell + DOE).

5. Module laser multicanal pour projeter des faisceaux laser multilignes croisés et parallèles (utiliser la lentille de ligne Powell + DOE) . Pour le module standard actuel, le client peut choisir de le créer avec une ligne, 3 lignes, 7 lignes, 13 lignes, 21 lignes, 25 lignes, 49 lignes.

Tous les lasers ci-dessus peuvent être personnalisés avec une longueur d'onde de 375 à 980 nm, une puissance différente, une taille de boîtier, etc. Pour en savoir plus, veuillez nous contacter à song@bu-laser.com.
